混凝土裂縫維修方案
混凝土自修復
混凝土自修復技術(shù)是模仿動物肌肉組織在受到外界創(chuàng)傷時的再生機理，借助修復膠粘劑實現(xiàn)自愈。也就是提前將裝有修復液的載體拌和到混凝土中，隨著混凝土固化起強度。當混凝土受到損傷時，載體破碎，修復液自動流出修復。
目前載體主要有空心玻璃和微膠囊兩種。空心玻璃按照長度分為長管和短管。微膠囊由囊壁和囊核組成。目前空心玻璃和微膠囊的制備工藝都已經(jīng)比較成熟。修復液的主要要求有：固化性質(zhì)好；性能穩(wěn)定，能長期儲存；粘度小，低溫流動性好；環(huán)保、無毒。目前廣泛使用的是環(huán)氧樹脂膠粘劑。
生物酶修復
利用微生物的新陳代謝和酶反應(yīng)產(chǎn)生CaCO3，對混凝土較小裂縫進行修復。微生物修復混凝土裂縫的關(guān)鍵就是菌液的配方和微生物的配方。微生物要在高堿的條件下生存，并發(fā)揮作用，難度較大。
切槽填充修復
混凝土裂縫切槽修復是沿著混凝土裂縫切U型或V型槽，嵌入剛性材料填充。適用于縫寬大于5 mm，縫深不超過混凝土結(jié)構(gòu)厚度的1/2的裂縫。填充的主要是超細水泥砂漿或者環(huán)氧樹脂砂漿。超細水泥砂漿和環(huán)氧樹脂砂漿的良好滲透性能，容易形成“鑰匙-鎖芯”的構(gòu)造，粘結(jié)力高?？箟簭姸群谩?/p>
灌漿修復
灌漿修復是目前市面最常用的裂縫修復方案。其原理是在裂縫中間灌注修復材料，密實裂縫，從而修復裂縫。
工藝一般為：沿著裂縫間隔10-15 cm鉆孔，孔深10 cm左右。植入灌漿管，灌注發(fā)泡聚氨酯修復。

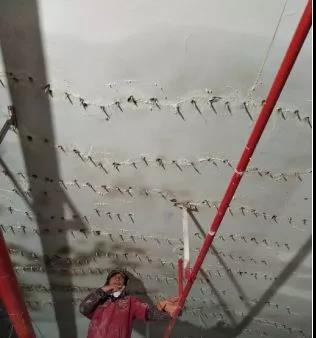

車庫頂板裂縫灌漿修復
車庫底板裂縫灌漿修復
裂縫維修的幾個工藝考量點
剪開的理論表述
剪開一個物體，可以有兩種辦法，一種是剪刀，一種是銑開。銑開也可以是用鋸。
剪刀，是利用刀刃部位，在外力作用力，使的物體向兩邊移動。受迫移動。剪開沒有多余物件產(chǎn)出。但會破壞兩個斷面的本身強度。

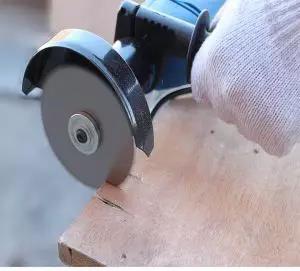

銑開或者鋸，則是用高速移動的刀片將物體切割出一條線，線寬就是銑片或鋸片的厚度。它不損害分隔開物體本身邊緣的強度。
振動對結(jié)構(gòu)的影響

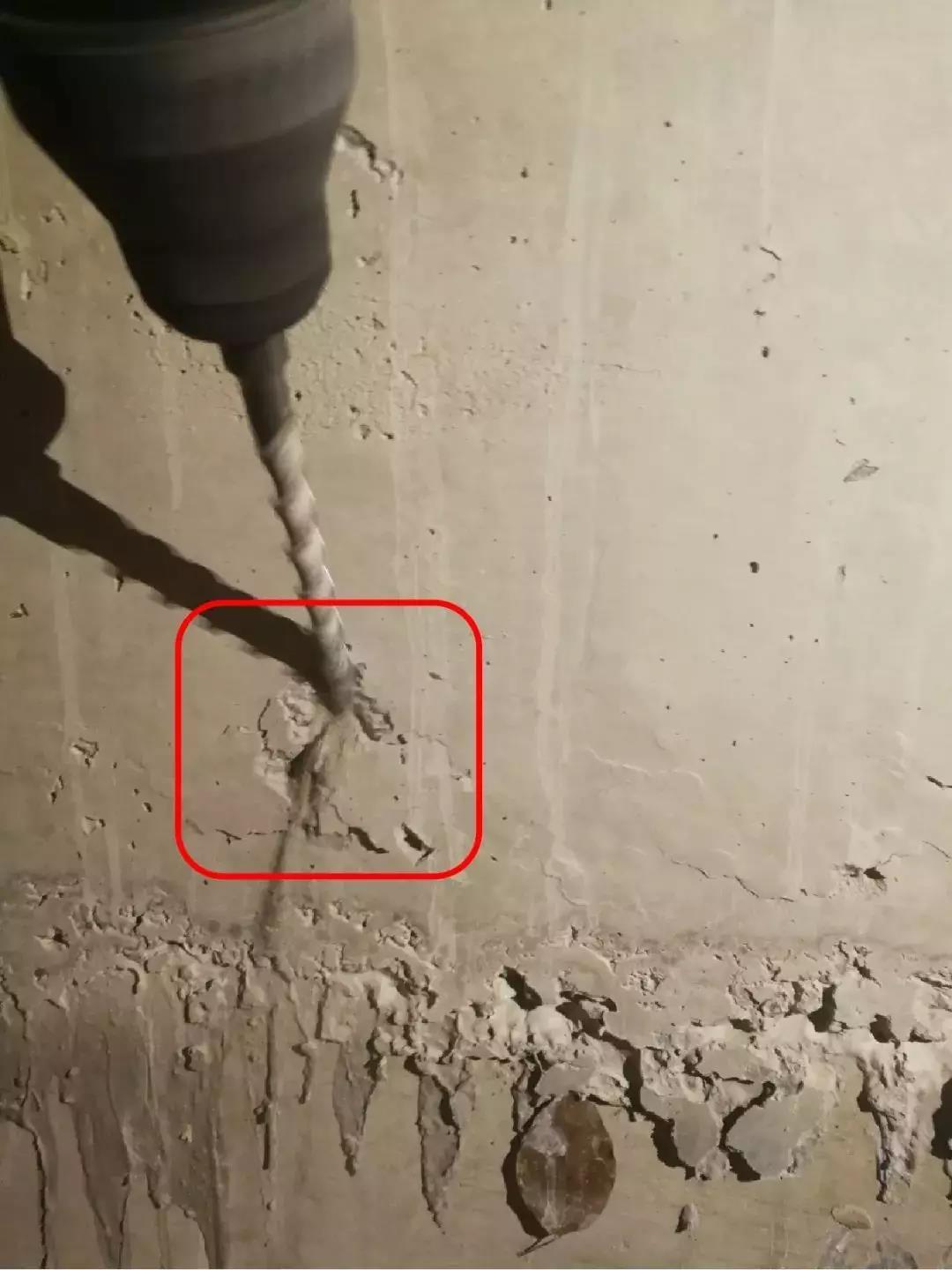

振動對結(jié)構(gòu)而言是受迫的。很多振動帶來的就是裂縫或者局部的更加疏松。用沖擊鉆在混凝土表面鉆孔，對孔周圍的混凝土而言就是一種擾動，會破壞混凝土的強度。降低局部混凝土的強度。
裂縫在垂直方向發(fā)展的表述
裂縫在混凝土內(nèi)部不一定是垂直往下延展，往往是無規(guī)律的延展。所以在表面的裂縫向下鉆孔，往往鉆孔容易錯開裂縫本身。

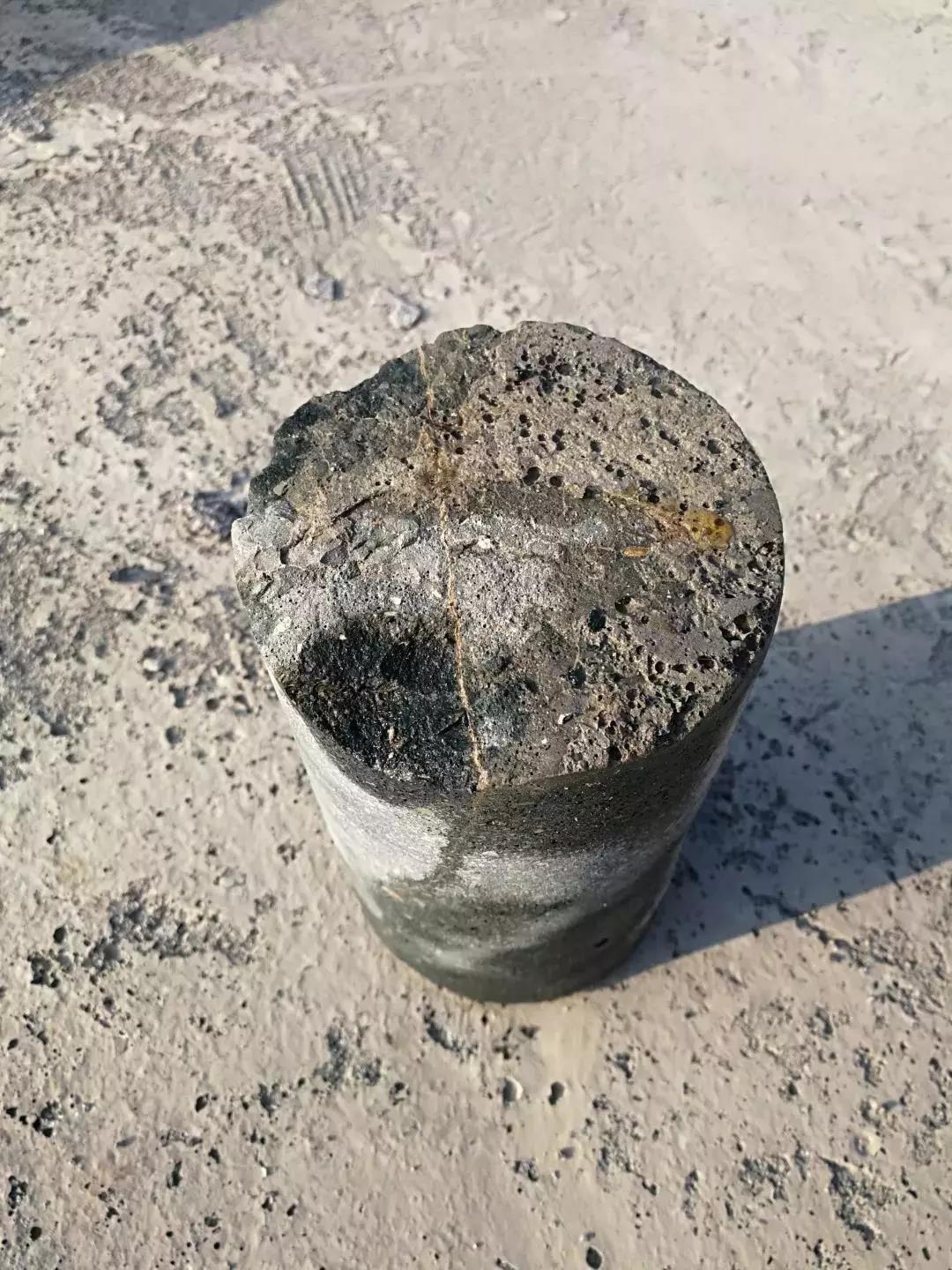

裂縫在混凝土結(jié)構(gòu)中的延伸——鉆芯取樣
掃描關(guān)注
東方雨虹官方微信
隨時了解最新資訊
掃描閱讀
東方雨虹電子月刊
